Le moulage par injection est le cheval de bataille de la fabrication moderne, produisant de tout, des bouchons de bouteilles et produits de consommation jusqu'aux boîtiers de dispositifs médicaux. Si vous évaluez produits de machines de moulage par injection ou en spécifiant une nouvelle ligne de production, la compréhension de la machine, de l'outillage, des matériaux et des variables de processus peut vous aider à éviter des erreurs coûteuses et à obtenir plus rapidement des pièces cohérentes.

Qu’est-ce qu’une machine de moulage par injection ?

Un machine de moulage par injection est un système de production qui fait fondre le plastique, l'injecte dans une cavité de moule, le conditionne sous pression, le refroidit et éjecte la pièce finie. Le droit équipement de moulage par injection peut améliorer la qualité des pièces, réduire les rebuts et augmenter l’efficacité de la production, en particulier pour les applications à volume élevé.

Une cellule de production de moulage par injection typique comprend :

• Machine à mouler : Unité de serrage et unité d'injection
• Moule : Outillage de production qui constitue la pièce
• Manutention du matériel : Sécheur, chargeur, mélangeur et équipement connexe
• Refroidissement : Équipement de refroidissement, de thermolateur et de contrôle de la température des moules
• Automatisation : Systèmes de robots, de convoyeurs, d'inspection visuelle et de manutention de pièces

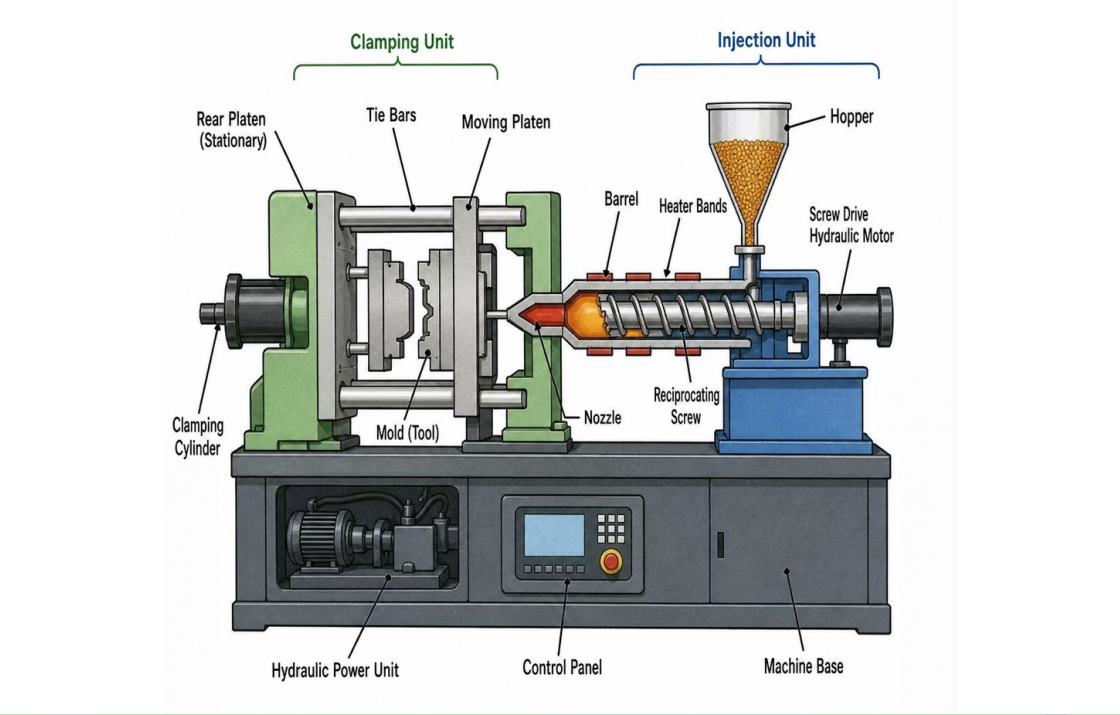

Pièces et fonctions de la machine de moulage par injection

Compréhension machine de moulage par injection parts and functions est important pour le dépannage, la maintenance, la sélection des équipements et l’optimisation des processus.

Trémie et gorge d'alimentation

Le trémie stocke et alimente la résine dans la machine. La gorge d'alimentation transfère le matériau dans le baril et doit être correctement gérée pour éviter les pontages ou une alimentation incohérente. Les matériaux hygroscopiques nécessitent généralement un séchoir de matériaux avant le traitement.

Barrel et betes chauffantes

Le baril contient la vis et fournit l'environnement dans lequel le polymère est fondu. Betes chauffantes maintenir le profil de température requis dans tout le fût.

Vis et bague de contrôle

Le vis plastifie, mélange et dose le polymère. Le bague à carreaux aide à empêcher le matériau fondu de refluer pendant l'injection, permettant ainsi une taille de tir constante et une répétabilité.

Buse

Le buse transfère le plastique fondu du canon dans la douille d'injection du moule. La conception et la température de la buse doivent correspondre au matériau, au moule et à l’application.

Entraînement de l'unité d'injection

Le injection unit may use technologie d'entraînement hydraulique, servo-hydraulique ou électrique pour contrôler la rotation de la vis et le mouvement d’injection.

Unité de serrage

Le unité de serrage , y compris les plateaux et les barres de liaison, ouvre et ferme le moule et fournit une force de serrage suffisante pour résister à la pression de la cavité pendant l'injection et le conditionnement.

Système d'éjection

Le système d'éjection retire la pièce moulée du noyau. Un timing et une force d'éjection appropriés sont essentiels pour éviter le collage, la déformation, le blanchiment sous contrainte ou l'endommagement des pièces.

Commandes et capteurs

Utilisation de machines modernes contrôleurs et capteurs pour surveiller et réguler la pression d'injection, la vitesse, la température, la position de la vis, la durée du cycle, les alarmes et les recettes de processus.

Types de machines de moulage par injection

En comparant types de machines de moulage par injection , tenez compte de la précision, de la vitesse, de la consommation d'énergie, du matériau, de la géométrie de la pièce, du volume de production et de l'environnement d'exploitation requis.

Machines de moulage par injection électriques ou hydrauliques

Presses à injecter électriques sont généralement sélectionnés lorsque la haute précision, la répétabilité, la propreté et l’efficacité énergétique sont importantes.

Les avantages des machines électriques comprennent :

• Haute précision de positionnement
• Excellente répétabilité d'un coup à l'autre
• Consommation d'énergie réduite dans de nombreuses applications
• Faible bruit de fonctionnement
• Aptitude aux environnements de production propres et contrôlés

Les limitations potentielles incluent :

• Coût d’équipement initial plus élevé
• Limites d'application pour certaines exigences de très grand tonnage ou de service extrême

Presses à injecter hydrauliques sont largement utilisés pour les grandes pièces et les applications industrielles exigeantes.

Les avantages incluent :

• Large gamme de forces de serrage disponibles
• Pourtes performances pour les applications intensives
• Capacité de processus flexible
• Technologie établie avec une vaste expérience de service

Les considérations potentielles comprennent :

• Consommation d'énergie plus élevée par rapport à de nombreux systèmes électriques modernes
• Entretien de l'huile hydraulique
• Une plus grande attention à la propreté et au contrôle des fuites

Machines de moulage par injection hybrides et servo

De nombreuses machines modernes utilisent systèmes hybrides ou servo-hydrauliques . Les avantages du moulage par injection à servomoteur peuvent inclure :

• Consommation d’énergie réduite par rapport aux systèmes hydrauliques conventionnels
• Contrôle de mouvement plus rapide et plus précis
• Production de chaleur réduite
• Stabilité améliorée du processus
• Meilleur contrôle des applications de moulage exigeantes

Machines de moulage par injection spécialisées

En fonction du application de moulage par injection plastique , un équipement spécialisé peut être nécessaire, notamment :

• Machines d'emballage à grande vitesse
• Machines de moulage multi-composants et 2K
• Machines de moulage par insertion
• Presses à injecter LSR
• Machines de micromoulage

Spécifications de la machine de moulage par injection plastique

Le terms machine de moulage par injection plastique and machine d'injection plastique sont souvent utilisés de manière interchangeable. Cependant, lorsque l’on compare des équipements, les spécifications d’achat doivent être précises.

Les paramètres importants incluent :

• Force de serrage : kN ou tonnes
• Taille du cliché : grammes ou onces
• Diamètre de vis : mm
• Rapport L/D de vis
• Pression d'injection
• Vitesse d'injection
• Taux de plastification et de récupération
• Dimensions du plateau
• Espacement des barres de liaison
• Épaisseur minimale et maximale du moule
• Lumière du jour maximale
• Course et force de l'éjecteur

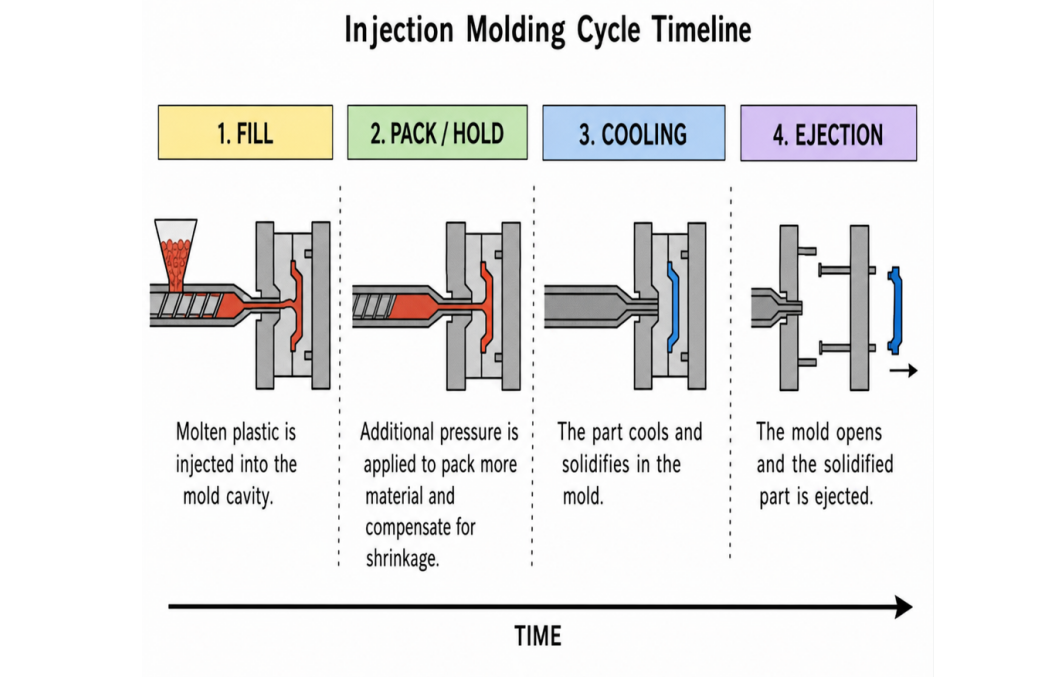

Processus de moulage par injection étape par étape

Compréhension the processus de moulage par injection étape par étape facilite l’identification des variables qui influencent la qualité et le temps de cycle.

1. Préparation du matériel

Séchez la résine si nécessaire et maintenez le niveau d'humidité spécifié par le fabricant. Une préparation incorrecte du matériau peut provoquer un évasement, une fragilité, une instabilité dimensionnelle et d'autres défauts.

2. Plastification

Le screw rotates and melts the polymer. Contre-pression peut être ajusté pour améliorer la consistance du mélange et de la fonte.

3. Fermeture du moule et formation des pinces

Le mold closes and the clamp builds sufficient force before injection begins.

4. Remplissage

Du polymère fondu est injecté dans la cavité. Vitesse d'injection, pression, température de fusion, température du moule et comportement d'écoulement tous affectent les performances de remplissage.

5. Emballage et conservation

La pression d'emballage et de maintien compense le retrait du matériau pendant que la porte reste ouverte. L’objectif est d’obtenir le poids et les dimensions requis des pièces sans contrainte excessive.

6. Refroidissement

Le refroidissement est souvent l’un des principaux contributeurs à la durée totale du cycle. Épaisseur de paroi, température du moule, conception des canaux de refroidissement et débit du liquide de refroidissement influencent fortement les performances de refroidissement.

7. Ouverture du moule

Le mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Éjection et manipulation des pièces

Des éjecteurs, de l'air, des robots ou d'autres systèmes retirent la pièce moulée. La manipulation automatisée peut améliorer la cohérence et réduire le temps d’ouverture du moule.

9. Répétition du cycle

Le machine returns to the beginning of the cycle. The objective is a fenêtre de processus stable et reproductible , plutôt que de simplement réaliser le cycle le plus court possible.

Exemples de pièces en plastique moulées par injection

Différentes géométries de pièces imposent différentes exigences à la machine et au moule.

Conteneurs à paroi mince

Les emballages à paroi mince nécessitent vitesse d'injection élevée, température de fusion stable, ventilation efficace et temps de cycle rapides .

Carters d'engrenages

Les carters d'engrenages nécessitent un contrôle dimensionnel strict, un emballage cohérent et un refroidissement équilibré pour minimiser le gauchissement.

Connecteurs

Connecteurs often require tolérances dimensionnelles serrées, taille de tir constante, ventilation efficace et alignement fiable du moule .

Composants médicaux

Les composants médicaux peuvent nécessiter validation des processus, traçabilité des matériaux, environnements de fabrication contrôlés et données de processus détaillées .

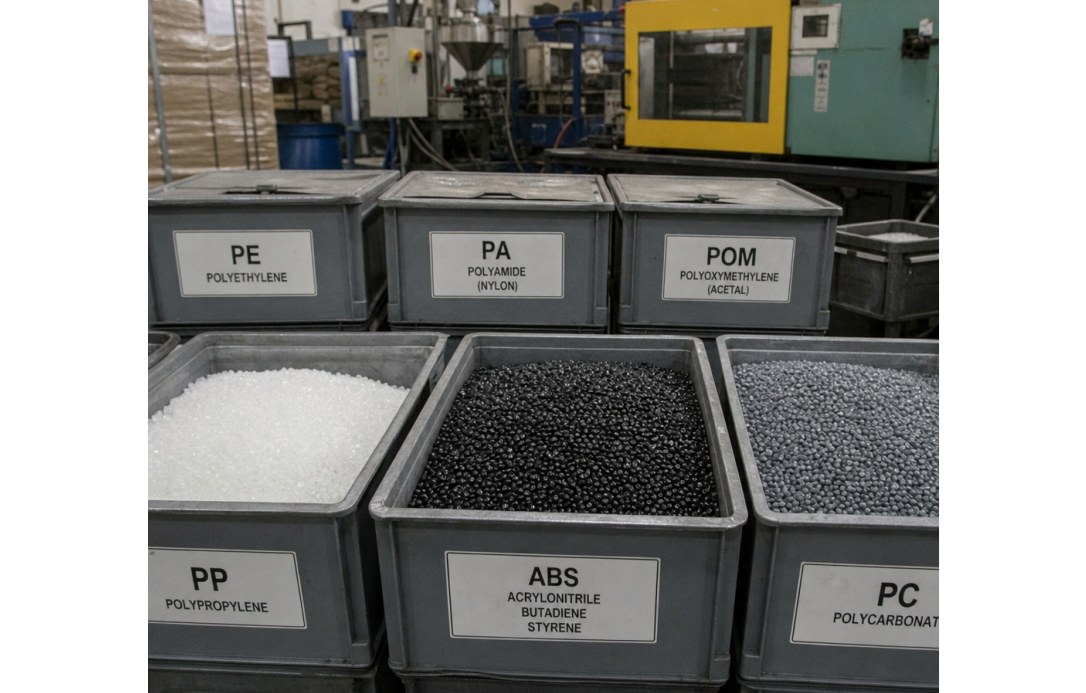

Meilleurs matériaux pour le moulage par injection

Sélection du meilleurs matériaux pour le moulage par injection dépend de la résistance mécanique, de la résistance chimique, des exigences de température, de l’apparence, de la stabilité dimensionnelle, du coût et des exigences réglementaires.

PP et PE

Polypropylène (PP) and polyéthylène (PE) sont des matériaux économiques avec une bonne résistance chimique. Le PP est également largement utilisé pour les applications nécessitant des charnières vivantes.

ABS

ABS offre une combinaison utile de ténacité, d'apparence et de transformabilité, ce qui le rend courant dans les boîtiers grand public et les composants industriels.

PC

Polycarbonate (PC) offre une résistance élevée aux chocs et peut offrir une excellente clarté, même si elle nécessite généralement des conditions de traitement plus exigeantes que les résines courantes.

PA/Nylon

Polyamide (PA ou Nylon) offre solidité et résistance à l’usure. Le contrôle de l’humidité et un séchage adéquat sont particulièrement importants.

POM / Acétal

POM (acétal) offre un faible frottement, une bonne stabilité dimensionnelle et une résistance à l'usure, ce qui le rend adapté aux engrenages et aux composants mécaniques de précision.

PEEK et Î.-P.-É.

PEEK et Î.-P.-É. sont des polymères techniques de haute performance utilisés dans des environnements thermiques, chimiques et mécaniques exigeants. Ils nécessitent un outillage correctement conçu et des capacités de traitement à haute température.

Astuce : La sélection des matériaux doit toujours être évaluée en même temps que la conception des portes, la ventilation, le refroidissement, la température du moule et les capacités de pression et de température de la machine.

Guide de conception de moules multi-empreintes

A guide de conception de moules multi-empreintes devrait se concentrer sur l’augmentation de la production sans introduire une sensibilité excessive du processus ou un risque de maintenance excessif.

Les principales considérations comprennent :

• Bilan des coureurs : Maintenir un débit constant dans chaque cavité
• Conception du portail : Contrôler le cisaillement, le comportement de remplissage et le gel des portes
• Ventilation : Assurer une évacuation efficace des gaz pour chaque cavité
• Refroidissement : Maintenir une température constante dans toutes les cavités
• Intégrité de la ligne de séparation : Prévenir les bavures et maintenir l'alignement du moule
• Accès maintenance : Rendre les outils à forte cavitation pratiques à entretenir

Lors du passage d'une ou deux cavités à 8, 16, 32 ou 64 cavités , vérifiez que la machine de moulage par injection dispose de suffisamment :

• Capacité de tir avec un coussin adapté
• Débit d’injection pour le remplissage simultané des cavités
• Capacité plastifiante
• Force de serrage
• Espace de montage du moule

Comment choisir une machine de moulage par injection

Lors de la détermination comment choisir une machine de moulage par injection , commencez par le pièce, matériau et moule , plutôt que de sélectionner une machine uniquement en fonction du tonnage du catalogue.

Exigences de production

Définir :

• Unnual production volume
• Temps de cycle requis
• Nombre de cavités
• Temps de disponibilité attendu
• Taux de rebut cible
• Niveau d'automatisation requis

Exigences matérielles

Évaluer :

• Viscosité de la résine
• Température de fusion
• Température du moule
• Exigences de séchage
• Contenu de renfort ou de remplissage
• Caractéristiques corrosives ou abrasives

Force de serrage

Estimer les besoins force de serrage en fonction de la surface projetée de la pièce, de la pression dans la cavité, du matériau et des conditions du processus. Évitez à la fois un tonnage insuffisant et un surdimensionnement inutile.

Taille du tir

Sélectionnez une machine capable de produire le tir requis tout en conservant une plage de fonctionnement raisonnable. Eviter d'opérer systématiquement aux limites extrêmes de l'unité d'injection.

Vitesse et pression d'injection

L'injection à grande vitesse peut être critique pour pièces à paroi mince, grandes longueurs d'écoulement et modèles de remplissage exigeants . Vérifiez que la machine peut atteindre le débit d'injection requis sans atteindre ses limites de pression ou de vitesse.

Dimensions du moule

Vérifiez :

• Dimensions du plateau
• Espacement des barres de liaison
• Plage d'épaisseur du moule
• Lumière du jour maximale
• Spécifications de l'éjecteur
• Capacité de poids du moule

Surveillance des processus

Pour les applications exigeantes, pensez surveillance de la pression dans la cavité, surveillance de la température, enregistrement des données, limites d'alarme et gestion des recettes .

Compatibilité d'automatisation

Si une automatisation est prévue, vérifiez la compatibilité avec :

• Interfaces robots
• Outillage de bout de bras
• Convoyeurs
• Inspection visuelle
• Séparation des pièces
• Systèmes de sécurité

Acheter une machine de moulage par injection d'occasion

Si vous recherchez un machine de moulage par injection for sale , évaluez l'état de la machine plutôt que de vous concentrer uniquement sur son prix d'achat.

Demande :

• Heures de fonctionnement
• Dossiers d'entretien
• Mesures d'usure des vis et du canon
• État de l'huile hydraulique , le cas échéant
• Version du contrôleur
• État du système électrique
• Disponibilité des pièces de rechange
• Historique des services
• Preuve de répétabilité du processus

Dans la mesure du possible, faites fonctionner la machine avec un moule représentatif ou votre moule de production réel avant l'achat.

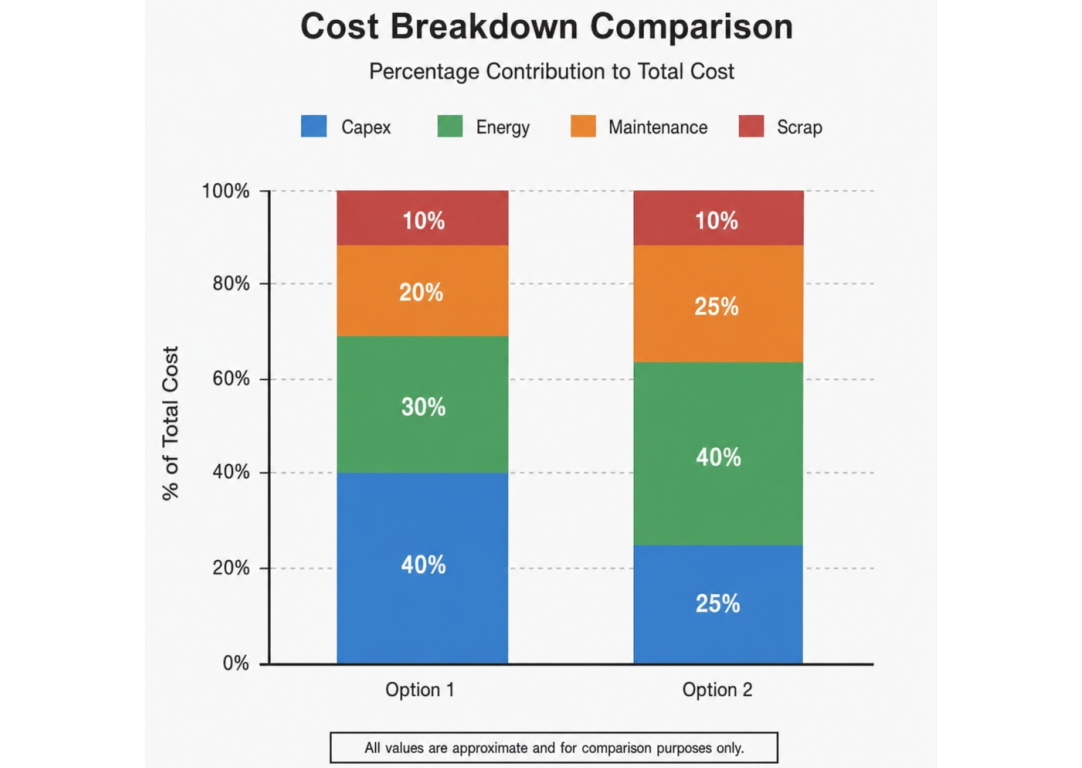

Comparaison des coûts des machines de moulage par injection

Un machine de moulage par injection cost comparison devrait prendre en compte le coût total de possession plutôt que le seul prix d’achat initial.

Les principaux inducteurs de coûts comprennent :

• Architecture de la machine : électrique, hydraulique ou hybride
• Force de serrage
• Capacité de tir
• Capacité d'automatisation
• Systèmes de sécurité
• Fonctions du contrôleur
• Surveillance des processus
• Forfaits de précision
• Couverture des services locaux
• Garantie
• Disponibilité des pièces de rechange

Tenez également compte des coûts permanents tels que :

• Consommation d'énergie
• Exigences de refroidissement
• Maintenance préventive
• Pièces de rechange
• Formation
• Mise en service
• Temps d'arrêt
• Ferraille
• Efficacité de production

Une machine dont le prix d’achat est plus élevé peut avoir un profil économique global différent une fois que la consommation d’énergie, la maintenance, la productivité et les temps d’arrêt sont inclus.

Défauts et solutions du moulage par injection

La plupart des défauts de moulage peuvent être attribués à des problèmes impliquant remplissage, emballage, refroidissement, état des matériaux, ventilation ou conception du moule .

Flash

Les causes possibles incluent une pression excessive dans l'empreinte, une force de serrage insuffisante, des dommages au plan de joint, un mauvais alignement du moule ou une usure excessive.

Vérifiez :

• Pression d'injection
• Vitesse d'injection
• Force de serrage
• État de la ligne de séparation
• Alignement du moule
• Usure du moule

Marques d'évier

Les causes possibles incluent un compactage insuffisant, un gel prématuré de la porte, une épaisseur de paroi locale excessive ou un refroidissement inadéquat.

Les ajustements potentiels comprennent :

• Optimisation de la pression de compactage et de maintien
• Augmenter le temps d'emballage efficace
• Améliorer la conception des portes
• Améliorer le refroidissement
• Réduire l'épaisseur excessive des nervures ou des parois

Déformation

Déformation is often related to refroidissement irrégulier, retrait différentiel, orientation moléculaire excessive ou compactage déséquilibré .

Vérifiez la symétrie de la température du moule, les performances de refroidissement, les conditions de conditionnement et l'orientation du flux.

Marques de brûlure

Les marques de brûlure peuvent indiquer gaz emprisonné et ventilation inadéquate , surtout vers la fin du remplissage.

Vérifiez :

• Évents de moisissure
• Propreté des évents
• Vitesse d'injection near the end of fill
• Emplacements des pièges à gaz
• État du matériau

Stries évasées et argentées

L'évasement peut résulter de humidité, cisaillement excessif, contamination ou mauvaise ventilation .

Vérifiez le séchage de la résine, la manipulation des matériaux, les conditions des vis et les paramètres de traitement.

Lignes de soudure

Des lignes de soudure se forment lorsque des fronts de fusion séparés se rencontrent.

Les améliorations possibles des processus comprennent :

• Ajustement de la température de fusion
• Ajustement de la température du moule
• Optimisation de la vitesse d'injection
• Améliorer la ventilation
• Vérifier l'emplacement de la porte

Dépannage du moulage par injection courte

For moulage à courte cadence , vérifiez systématiquement les zones suivantes.

1. Matériau et séchage

Vérifiez le type de résine, le niveau d'humidité, le taux de rebroyage, le flux de matière et l'état du système d'alimentation.

2. Température de fusion

Vérifiez si la température de fusion est trop basse et vérifiez les températures de la zone du baril, les thermocouples, les performances du chauffage et le comportement de plastification.

3. Vitesse et pression d’injection

Déterminez si la machine atteint sa pression d'injection maximale ou limite de vitesse avant que la cavité ne soit remplie.

4. Ventilation et pièges à gaz

Des évents bloqués ou inadéquats peuvent empêcher un remplissage complet. Nettoyez les évents existants et examinez les emplacements des pièges à gaz.

5. Restrictions sur les portes et les coureurs

Inspectez la porte, le canal d'alimentation, la cheminée d'injection et la zone des bouchons froids pour déceler toute restriction ou toute dimension incorrecte.

6. Taille du coussin et du tir

Vérifiez la taille du tir, la stabilité du coussin et les performances de l'anneau de contrôle. Un coussinet incohérent peut indiquer un problème d’unité d’injection ou de vis/bague de contrôle.

Comment réduire le temps de cycle de moulage par injection

À réduire le temps de cycle de moulage par injection , concentrez-vous particulièrement sur le refroidissement et la manipulation des pièces tout en préservant la qualité des pièces.

Optimiser le refroidissement des moules

Améliorez la disposition des canaux de refroidissement, le débit du liquide de refroidissement, les turbulences et la proximité de la pièce moulée.

Optimiser l'emballage et la conservation

Raccourcissez le paquet et maintenez-le seulement après confirmation temps de gel du portail et stabilité du poids partiel . Une réduction trop agressive du temps de maintien peut augmenter les marques d'enfoncement, le retrait et la variation dimensionnelle.

Améliorer la ventilation

Une ventilation efficace peut permettre un remplissage plus rapide tout en réduisant les marques de brûlure et les défauts de gaz piégés.

Améliorer l'automatisation

Les robots et la manipulation automatisée des pièces peuvent assurer un retrait constant et réduire les délais d'ouverture et de fermeture des moules.

Optimiser l'éjection

Un timing d'éjection, une course et une libération de pièce appropriés peuvent éviter le collage et les retards de cycle inutiles.

Important : Un cycle plus court n'est une amélioration que lorsque la qualité reste stable. Moniteur OEE, taux de rebut, poids des pièces, variation dimensionnelle et temps d'arrêt , pas le temps de cycle seul.

Normes de moulage par injection de qualité médicale

Pour les composants médicaux réglementés, normes de moulage par injection de qualité médicale implique bien plus que la production de pièces visuellement acceptables.

La planification de la production peut inclure :

• Validation du processus IQ/OQ/PQ
• Traçabilité des matières
• Contrôle des lots
• Manutention contrôlée des matériaux
• Compatibilité salle blanche si nécessaire
• Équipement de mesure calibré
• Gestion du changement
• Surveillance des processus
• Gestion des alarmes
• Conservation des données de production

Pour ces applications, la sélection de la machine doit mettre l'accent répétabilité, contrôle des processus, traçabilité et capture de données , pas simplement le tonnage de serrage.

Conclusion finale

Le succès du moulage par injection dépend de l'alignement de machine, moule, matériau et processus .

Le right machine de moulage par injection plastique doit fournir une force de serrage, une capacité d'injection, une compatibilité avec les moules, un contrôle du processus et une répétabilité suffisantes pour l'application prévue. Dans le même temps, le moule doit assurer un remplissage, une ventilation, un refroidissement et une éjection efficaces.

Utilisez le cycle de moulage par injection— remplir, emballer, refroidir et éjecter - comme cadre d'optimisation. Lorsque des défauts surviennent, traitez-les comme des signaux de processus pouvant indiquer des problèmes avec humidité, pression, température, débit d'air, comportement des matériaux ou bilan de refroidissement .

Grâce à une sélection disciplinée des machines, des outils bien conçus, des matériaux contrôlés et une surveillance systématique des processus, les fabricants peuvent améliorer leurs performances. répétabilité, réduction des rebuts, raccourcissement des temps de cycle et mise à l'échelle de la production avec une plus grande confiance .
