Le choix d'une machine de moulage par injection de plastique dépend du tonnage, du type et de l'adéquation du matériau
Le droit machine de moulage par injection plastique est celui dont la force de serrage correspond à la taille de la pièce projetée, dont l'unité d'injection peut fournir le volume de injection correct pour le moule et dont le type d'entraînement, hydraulique, hybride ou entièrement électrique, s'adapte à la précision et au temps de cycle requis par le travail. À titre de référence de départ, les petites pièces de précision pesant moins de 100 grammes environ fonctionnent généralement sur des machines évaluées entre 50 et 130 tonnes de force de serrage, les composants automobiles et de consommation de taille moyenne se situent généralement entre 130 et 500 tonnes, les pièces automobiles ou industrielles plus grandes ont souvent besoin de 500 à 1 300 tonnes, et les pièces surdimensionnées telles que les palettes ou les grands conteneurs peuvent nécessiter des machines d'une capacité allant jusqu'à 3 000 tonnes ou plus.
Au-delà du tonnage, de la compatibilité des matériaux, de la complexité des moules et du niveau d'automatisation de la chaîne de production, tous déterminent quelle machine de moulage par injection plastique constitue le choix pratique. Les sections ci-dessous présentent plus en détail les types de machines, les fonctions des composants, la sélection du tonnage, les considérations relatives aux matériaux et les pratiques de maintenance, appuyées par des tableaux de référence pour chaque facteur.
Comment un Machine de moulage par injection Fonctionne et ce que font ses principales parties
Une machine de moulage par injection forme des pièces en plastique en chauffant des granulés de résine brute jusqu'à ce qu'ils fondent, puis en forçant la matière fondue dans une cavité de moule fermée sous pression, en maintenant cette pression pendant que la pièce refroidit, et enfin en ouvrant le moule pour éjecter la pièce finie. Ce cycle se répète continuellement pendant la production, la durée du cycle variant en fonction de la géométrie de la pièce, de l'épaisseur de la paroi et du matériau.

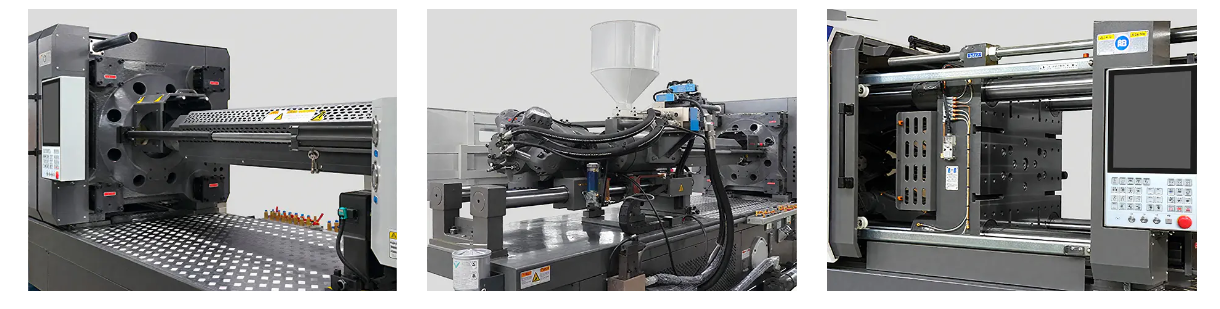

Composants de base d'une machine de moulage par injection
| Composant | Fonction |
|---|---|
| Unité d'injection | Fait fondre les granulés de résine et injecte le matériau fondu dans la cavité du moule sous pression contrôlée |
| Unité de serrage | Maintient les deux moitiés du moule fermées contre la pression d'injection et ouvre le moule pour l'éjection des pièces. |
| Moule | Façonne le plastique fondu dans la géométrie de la pièce finie et gère les canaux de refroidissement |
| Système hydraulique ou servo | Fournit la puissance qui entraîne les mouvements de serrage, d’injection et d’éjection tout au long du cycle |
| Contrôleur | Gère les paramètres de processus tels que la vitesse d'injection, la pression, la température et la durée du cycle |

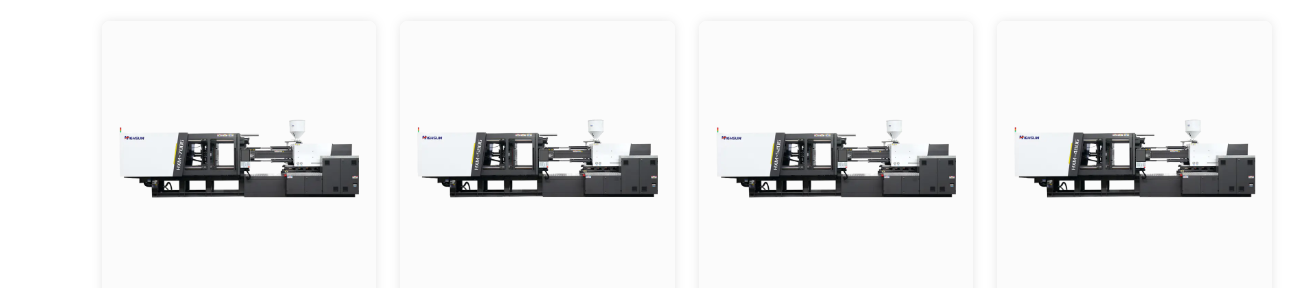

Principaux types de machines de moulage par injection de plastique sur le marché
Les acheteurs qui comparent pour la première fois une presse de moulage par injection ou une presse à injecter plastique se répartissent généralement en quatre grandes catégories d'entraînement, chacune adaptée à un équilibre différent en termes de consommation d'énergie, de précision et de vitesse de production.
Types de machines hydrauliques, hybrides, entièrement électriques et à deux plateaux
- Machines hydrauliques utiliser des cylindres entraînés par l'huile pour le serrage et l'injection, une conception éprouvée que l'on retrouve dans une large gamme d'équipements de moulage et qui constitue généralement l'option la plus abordable pour la production standard.
- Machines hybrides électricité et huile Associez des pompes servocommandées à un circuit hydraulique conventionnel, réduisant ainsi la consommation d'énergie par rapport à une machine de moulage de plastique entièrement hydraulique tout en conservant les procédures de maintenance familières.
- Machines entièrement électriques remplacez les entraînements hydrauliques par des servomoteurs sur chaque axe, offrant la répétabilité la plus étroite et la consommation d'énergie la plus faible parmi les catégories courantes d'équipements de moulage par injection.
- Machines à deux plateaux supprimez le cadre de serrage traditionnel à barre de liaison au profit d'une conception à deux plaques, qui convient aux machines d'injection de moules plastiques de grande taille où l'espace au sol et la manipulation de gros tonnages sont les plus importants.
Des configurations spécialisées existent également au sein de ces catégories, notamment des séries à grande vitesse pour les emballages à paroi mince, des séries double couleur non mélangées et mélangées pour les pièces bi-matériaux et des séries dédiées ANIMAL DE COMPAGNIE, PVC et BMC construites autour d'une résine ou d'un processus spécifique.
Sélection de la machine de moulage par injection de bon tonnage pour une pièce
La force de serrage doit être suffisamment élevée pour maintenir le moule fermé contre la pression projetée à l'intérieur de la cavité pendant l'injection, avec une marge de sécurité raisonnable intégrée. Les risques de sous-dimensionnement du tonnage apparaissent au niveau de la ligne de joint, tandis que le surdimensionnement ajoute un encombrement inutile à la machine et une consommation d'énergie inutile pour une pièce qui n'a jamais eu besoin d'autant de force de serrage.
La capacité de l’unité d’injection, c’est-à-dire le diamètre du canon et la course de la vis, doit être vérifiée en fonction du tonnage plutôt que isolément. Une machine adaptée en termes de force de serrage, mais associée à une unité d'injection sous-dimensionnée peut toujours avoir du mal à remplir complètement une pièce de grande taille ou à paroi épaisse dans le temps de cycle prévu.
Compatibilité des matériaux pour les machines de moulage par injection de plastique
La plupart des résines fonctionnent sur la même architecture de machine de base, mais les exigences de séchage, la température de fusion et le taux de retrait modifient tous les paramètres de processus qu'une machine de moulage par injection plastique doit maintenir de manière cohérente.
| Matériel | Utilisation typique | Remarque sur le traitement |
|---|---|---|
| PP | Contenants, bouchons, articles ménagers | Faible sensibilité à l'humidité, bonnes caractéristiques d'écoulement |
| PE | Emballage, bouchons, composants flexibles | Faible variabilité du retrait, fenêtre de traitement facile |
| ABS | Boîtiers, garnitures automobiles, boîtiers électroniques | Nécessite un pré-séchage, retrait modéré |
| PVC | Raccords, profilés, composants de câbles | Nécessite un contrôle minutieux de la température pour éviter la dégradation |
| AP | Pièces automobiles et mécaniques nécessitant de la solidité | Très sensible à l’humidité, nécessite un séchage complet |
| PC | Pièces optiques, capots transparents, pièces résistantes aux chocs | Nécessite un pré-séchage et un contrôle précis de la température |
| PET | Conteneurs et bouteilles d'emballage | Sensible à l'humidité, nécessite un équipement de séchage dédié |
| TPU | Joints flexibles, joints, pièces soft-touch | Sensible à l'humidité, nécessite des réglages doux de la vis et du barillet |
Comparaison des types de machines de moulage par injection en fonction des facteurs de performance
Aucun type d'entraînement ne gagne à lui seul sur tous les paramètres, c'est pourquoi il est plus important d'adapter la machine à l'objectif de production réel que de choisir l'option qui semble la plus avancée.
Les conceptions à deux plateaux méritent ici une note spécifique : leur véritable avantage se manifeste dans la manipulation de grands moules et l'efficacité de l'espace au sol à un tonnage élevé, que les notes générales ci-dessus ne capturent que partiellement, de sorte qu'un atelier qui gère régulièrement des pièces de grande taille devrait peser ce facteur à côté du tableau.
Épaisseur de paroi et temps de refroidissement pendant le cycle de moulage
Le temps de refroidissement représente généralement une grande partie du temps de cycle total sur une presse de moulage par injection plastique, et il augmente plus rapidement que l'épaisseur de la paroi, car la chaleur doit voyager plus loin à travers des sections plus épaisses avant que la pièce ne soit suffisamment rigide pour être éjectée proprement.
Étant donné que la relation n'est pas une ligne droite, une augmentation modeste de l'épaisseur de paroi peut ajouter une durée de cycle disproportionnée, ce qui est l'une des raisons pour lesquelles les concepteurs de pièces travaillent en étroite collaboration avec les ingénieurs de moules pour maintenir les sections de paroi aussi uniformes et aussi fines que le permet l'application.
Industries qui dépendent des machines de moulage par injection plastique
Les machines de moulage par injection apparaissent dans presque tous les secteurs qui ont besoin de pièces en plastique cohérentes et reproductibles en volume.
- Automobile garnitures intérieures et extérieures, connecteurs et composants structurels.
- Médical dispositifs et composants jetables nécessitant une cohérence dimensionnelle serrée.
- Packaging y compris les bouchons, les fermetures et les récipients à paroi mince.
- Électronique boîtiers, connecteurs et pièces structurelles internes.
- Biens de consommation allant des articles ménagers aux emballages de soins personnels.
- Appareils électroménagers y compris les boîtiers, les supports internes et les pièces du panneau de commande.
Durée de vie des machines et pratiques de maintenance pour les équipements de moulage par injection
Une machine de moulage par injection de plastique bénéficiant d'un entretien constant peut rester en service productif pendant de nombreuses années, bien que le chiffre exact dépende fortement des heures de fonctionnement, du type de matériau et de la qualité de la gestion du fluide hydraulique, des filtres et des composants d'usure au fil du temps.
- Vérifiez l'état de l'huile hydraulique et l'état du filtre selon un calendrier défini, car un fluide contaminé accélère l'usure des joints et des vannes.
- Inspectez périodiquement le cylindre, la vis et la bague de contrôle pour déceler toute usure, en particulier lors du traitement de matériaux remplis de verre ou autrement abrasifs.
- Vérifiez l'alignement des tirants et des plateaux pendant l'entretien programmé, car un mauvais alignement peut accélérer l'usure du moule et de la machine au fil du temps.
- Testez régulièrement les verrouillages de sécurité et les réponses du système de contrôle dans le cadre de l’entretien de routine.
- Gardez l'équipement de séchage pour les résines sensibles à l'humidité telles que le PA, le PC et le PET en bon état de fonctionnement, car les matériaux humides sont une cause fréquente de défauts de pièces qui sont confondus avec un problème de machine.
Contexte de fabrication derrière la production de machines de moulage par injection plastique
Ningbo Highsun Plastic Machinery Co., Ltd opère à partir d'une installation couvrant plus de 120 000 mètres carrés dans la zone du parc scientifique et technologique Beilun à Ningbo, en Chine, une région longtemps associée à la production de machines pour le plastique. L'entreprise se concentre sur la production de sa propre gamme de machines de moulage par injection, s'appuyant sur près de deux décennies de développement dédié et sur une plus longue histoire d'expérience au sein de son groupe mère.
La gamme de produits comprend des séries hybrides d'électricité et de pétrole, des séries à deux plateaux, des séries à grande vitesse, des séries doubles couleurs non mélangées et mélangées, des séries BMC et des séries dédiées PET et PVC, couvrant une plage de force de serrage allant de 98 tonnes à 3 000 tonnes. Des configurations personnalisées sont également disponibles pour les besoins de production qui ne correspondent pas aux spécifications standard du catalogue, aidant ainsi les acheteurs à la recherche d'outils de moulage par injection plastique adaptés à une pièce ou à un processus spécifique.
Foire aux questions sur les machines de moulage par injection de plastique
| Q1 : Qu’est-ce qu’une machine de moulage par injection plastique Il s'agit d'une machine de fabrication qui fait fondre la résine plastique et l'injecte sous pression dans une cavité de moule pour produire des pièces avec une forme et une cohérence dimensionnelle reproductibles. | Q2 : Comment fonctionne une machine de moulage par injection La résine est fondue dans un fût chauffé, injectée sous pression dans un moule fermé, maintenue pendant qu'elle refroidit et se solidifie, puis éjectée une fois le moule ouvert pour le cycle suivant. |
| Q3 : Quels sont les principaux composants d’une machine de moulage par injection Les composants principaux sont l'unité d'injection, l'unité de serrage, le moule, le système hydraulique ou servo et le contrôleur, chacun étant responsable d'une partie distincte du cycle de moulage. | Q4 : Quelles industries utilisent des machines de moulage par injection Les industries courantes comprennent l’automobile, le médical, l’emballage, l’électronique, les biens de consommation et les appareils électroménagers. |
| Q5 : Quels matériaux peuvent être utilisés dans les machines de moulage par injection Les résines typiques comprennent le PP, le PE, l'ABS, le PVC, le PA, le PC, le PET et le TPU, chacune avec ses propres exigences de séchage et de gestion de la température. | Q6 : Comment choisir la bonne machine de moulage par injection Commencez par la taille de la pièce et le tonnage de serrage requis, puis adaptez la capacité de l'unité d'injection, le type d'entraînement et le niveau d'automatisation au matériau et au volume de production prévus. |
| Q7 : De quel tonnage de machine de moulage par injection ai-je besoin Le tonnage dépend de la surface projetée de la pièce et de la pression de la cavité, les petites pièces de précision se situant souvent entre 50 et 130 tonnes et les grandes pièces atteignant les centaines, voire les milliers de tonnes. | Q8 : Combien coûte une machine de moulage par injection Le coût varie considérablement en fonction du tonnage, du type d'entraînement, des fonctionnalités d'automatisation et de la personnalisation. Demander un devis basé sur les spécifications exactes est donc le moyen le plus fiable d'obtenir un chiffre précis. |
| Q9 : Combien de temps dure une machine de moulage par injection La durée de vie varie en fonction de l'intensité de l'utilisation et de la qualité de la maintenance, mais une machine bien entretenue peut rester productive pendant une longue période de fonctionnement mesurée en années d'utilisation continue. | Q10 : À quelle fréquence une machine de moulage par injection doit-elle être entretenue Des vérifications quotidiennes des niveaux d'huile et des fonctions de sécurité, associées à un entretien périodique programmé des filtres, des joints et des composants d'usure, constituent la pratique générale suivie par la plupart des opérations. |
