Qu'est-ce qu'une machine de moulage par injection plastique ?

Qu'est-ce qu'un Machine d'injection plastique ?

Une machine d'injection plastique est un équipement de production industrielle qui chauffe la résine plastique solide jusqu'à l'état fondu, puis force le matériau fondu dans un moule en acier fermé sous pression contrôlée, où il refroidit et se solidifie en une pièce finie en quelques secondes à quelques minutes. Cette catégorie d'équipement est plus formellement connue sous le nom de machine de moulage par injection , et il se trouve au centre des machines de moulage de plastique modernes utilisées dans les lignes de production de l'automobile, de l'emballage, de l'électronique, des appareils électroménagers et des biens de consommation.

Le travail de base de toute machine de moulage de plastique consiste à transformer des granulés de résine brute en une pièce reproductible et dimensionnellement cohérente, cycle après cycle, sans changer d'outillage entre les lots. Un seul moule monté dans l'unité de serrage peut produire des milliers de pièces presque identiques, ce qui explique en partie pourquoi le moulage par injection reste la principale méthode de production de composants en plastique en grand volume dans de nombreux secteurs.

Les machines de cette catégorie sont généralement dimensionnées en fonction de la force de serrage, exprimée en tonnes, et de la taille de la grenaille, qui décrit la quantité de plastique fondu que l'unité d'injection peut délivrer en un seul cycle. La force de serrage sur les modèles courants de machines d'injection plastique peut aller de moins de 100 tonnes pour les petits articles de précision tels que les connecteurs et les capuchons jusqu'à 3000 tonnes pour les grandes pièces telles que les palettes, les bacs et les panneaux de carrosserie automobile.

Comment fonctionne une machine de moulage par injection plastique ?

Chaque cycle de presse de moulage par injection suit la même séquence de quatre étapes, qu'il s'agisse d'une petite unité de précision ou d'une presse à fort tonnage conçue pour de grandes pièces industrielles. Comprendre chaque étape permet d'expliquer pourquoi le temps de cycle, la force de serrage et la qualité des pièces sont si étroitement liés.

Étape de serrage

L'unité de serrage ferme et verrouille les deux moitiés du moule ensemble, en appliquant suffisamment de force pour maintenir le moule fermé contre la pression du plastique sur le point d'être injecté. C’est l’étape où la force de serrage, discutée en détail plus loin, devient le facteur décisif quant à la taille ou à l’épaisseur d’une pièce que la machine peut manipuler.

Étape d'injection

Une vis rotative à l'intérieur du cylindre chauffé fait fondre les granulés de résine solide et pousse le plastique fondu à travers une buse dans la cavité du moule. La pression et la vitesse d'injection sont adaptées au matériau et à la géométrie de la pièce afin que la cavité se remplisse uniformément avant que le plastique ne commence à refroidir.

Étape de refroidissement

Une fois la cavité pleine, le moule continue de maintenir la pièce tandis que la chaleur est évacuée par les canaux de refroidissement à l'intérieur du moule. Le refroidissement est généralement l'étape la plus longue du cycle, et l'épaisseur de la paroi a un effet direct sur la durée qu'elle prend, une relation illustrée dans le tableau des temps de cycle plus loin dans cet article.

Étape d'éjection

Une fois que la pièce a suffisamment refroidi pour conserver sa forme, l'unité de serrage s'ouvre et les broches d'éjection poussent la pièce finie hors du moule. La machine se réinitialise ensuite et la séquence se répète pour le plan suivant.

Types de machines de moulage de plastique disponibles aujourd'hui

Les fabricants d’équipements pour machines de moulage de matières plastiques regroupent généralement les machines en fonction de la manière dont les unités de serrage et d’injection sont entraînées. Les quatre catégories ci-dessous couvrent la plupart de ce qui est utilisé aujourd'hui dans les environnements de production, et de nombreuses lignes de machines se divisent également en séries spécialisées telles que les conceptions à deux plateaux, les lignes à grande vitesse et les systèmes bicolores conçus pour les pièces combinant deux matériaux en une seule fois.

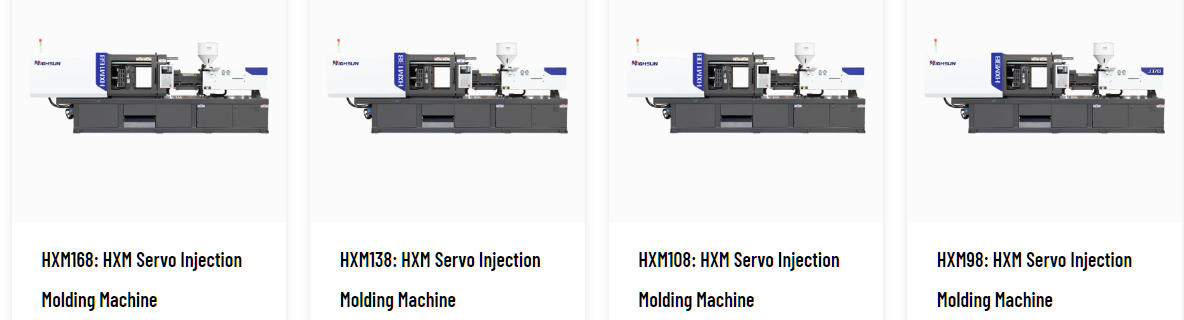

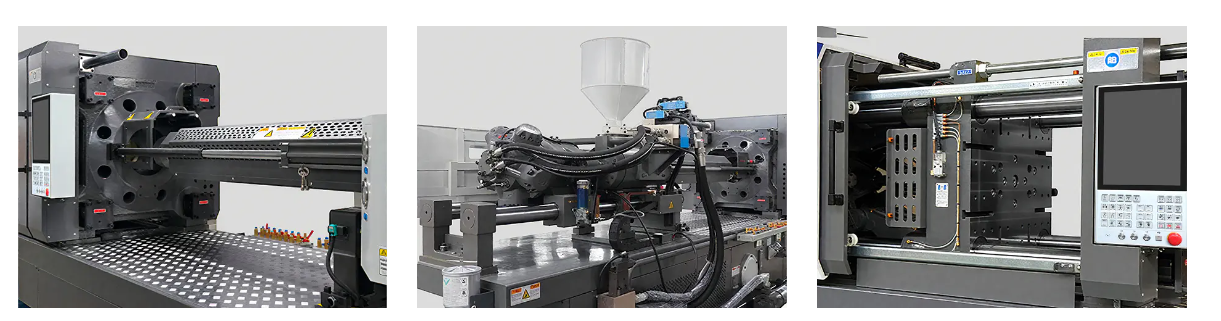

Composants clés à l'intérieur d'une machine de moulage par injection de plastiques

Quel que soit le type d’entraînement, une ligne de moulage de plastique sur machine dépend du fait que les mêmes éléments de base fonctionnent ensemble. Connaître le rôle de chaque pièce facilite la lecture d'une fiche technique de machine et la comparaison des modèles avant de s'engager dans un schéma de production.

• Unité d'injection : trémie, baril chauffé et vis qui font fondre les pastilles de résine et poussent le plastique fondu dans le moule.
• Unité de serrage : des plateaux, des tirants et un mécanisme à bascule ou hydraulique qui maintiennent le moule fermé pendant l'injection.
• Moule : l'outillage qui façonne la pièce, monté entre les plateaux fixe et mobile.
• Système de contrôle : le panneau de commande et le contrôleur qui gèrent la température, la pression, la vitesse et le timing pour chaque étape.
• Système d'entraînement : la pompe hydraulique, le servomoteur ou le moteur électrique qui alimente le mouvement de serrage et d'injection.
• Système de refroidissement : canaux d'eau ou d'huile, à l'intérieur du moule et autour du fût, qui évacuent la chaleur pendant le cycle.
• Système d'éjection : broches ou plaques qui poussent la pièce finie hors du moule une fois refroidie.

Les tolérances d'usinage de précision du moulage par injection dépendent fortement de la manière dont ces systèmes sont adaptés à la pièce, c'est pourquoi la sélection des composants est aussi importante que le tonnage global de la machine.

Comprendre la force de serrage dans les machines de moulage

La force de serrage est la quantité de force qu'une machine applique pour maintenir les deux moitiés du moule fermées pendant que le plastique fondu est injecté sous pression. Si la force de serrage est trop faible pour une pièce donnée, le moule peut se fissurer légèrement lors de l'injection, laissant couler du plastique fin le long de la ligne de joint, un défaut communément appelé flash.

La force de serrage est généralement mesurée en tonnes et est étroitement liée à la surface projetée de la pièce moulée, ainsi qu'à la pression d'injection requise par le matériau. Les pièces plus grandes et plus plates nécessitent généralement plus de force de serrage que les pièces petites et à parois profondes de volume similaire.

Comme le montre le graphique, les gammes de machines de moulage de plastique courantes varient de moins en moins. 300 tonnes pour les machines compactes utilisées sur de petites pièces, jusqu'au 1600 à 3000 tonnes gamme réservée aux composants de très grande taille tels que les palettes, les grands bacs et les panneaux de carrosserie.

Temps de cycle de moulage par injection expliqué

Le temps de cycle est le temps total nécessaire pour effectuer une séquence complète de serrage, d'injection, de refroidissement et d'éjection. C’est l’un des principaux chiffres utilisés pour estimer le nombre de pièces qu’une machine peut produire au cours d’une équipe.

Le refroidissement représente généralement la plus grande part du temps de cycle, et l'épaisseur de la paroi est le principal facteur déterminant de la durée du refroidissement, car la chaleur doit voyager plus loin hors d'une section plus épaisse avant que la pièce ne soit suffisamment rigide pour être éjectée.

Une partie à paroi mince autour 1mm peut refroidir et s'éjecter en moins de 20 secondes, tandis qu'une pièce avec 5mm les murs peuvent mettre plus d’une minute pour atteindre le même point, même sur une machine par ailleurs identique.

Applications courantes des presses de moulage par injection dans tous les secteurs

La production des machines d’injection plastique apparaît dans plus d’endroits que la plupart des gens ne le pensent, du boîtier d’un appareil électroménager à la garniture intérieure d’une voiture. Le tableau ci-dessous donne une vue de référence générale des endroits où les presses de moulage par injection sont les plus utilisées, sur la base des pratiques industrielles courantes plutôt que d'une seule enquête formelle.

Automobile et transports

Les pare-chocs, les panneaux de garniture intérieure, les tableaux de bord et les boîtiers sous le capot sont fréquemment produits sur des lignes de machines de moulage de plastique de tonnage plus élevé en raison des grandes tailles de pièces et des exigences dimensionnelles exigeantes.

Emballages et biens de consommation

Les bouchons, les fermetures, les récipients à paroi mince et les articles ménagers sont généralement utilisés sur des machines à cycle plus rapide, souvent pilotées par des servos, où le volume de production compte autant que la précision des pièces.

Électronique et appareils électroménagers

Les boîtiers, les connecteurs et les supports internes nécessitent des tolérances serrées, c'est là que les machines de moulage par injection servo et les systèmes hybrides ont tendance à être privilégiés pour leur contrôle reproductible.

Comment choisir une machine de moulage par injection pour vos besoins de production

La sélection de la bonne machine d'injection plastique commence par la pièce, pas par le catalogue de la machine. Quelques facteurs fondamentaux déterminent généralement quelle classe de machine correspond à une tâche donnée.

À titre de point de départ approximatif, le tonnage requis est souvent estimé en multipliant la surface projetée de la pièce par un facteur de pression lié au matériau, puis en ajoutant une marge pour la complexité de la pièce. Effectuer ce calcul avec un constructeur de machines avant de finaliser l'outillage permet d'éviter de choisir une presse sous-dimensionnée ou inutilement surdimensionnée pour le travail.

Machines de moulage par injection servo vs machines de moulage par injection hydrauliques

Les deux types de machines effectuent le même cycle de quatre étapes décrit précédemment, mais la manière dont elles fournissent la force de serrage et d'injection diffère suffisamment pour affecter la consommation d'énergie, la précision et le bruit dans l'atelier.

Où mènent les machines de moulage par injection hydraulique

Les systèmes hydrauliques fournissent généralement une forte force de serrage brute pour une complexité structurelle moindre, c'est pourquoi les presses à fort tonnage utilisées pour les grandes pièces structurelles sont encore généralement hydrauliques ou hybrides plutôt qu'entièrement électriques.

Où mènent les machines de moulage par injection servo

Les systèmes servocommandés ajustent la vitesse du moteur pour qu'elle corresponde à la puissance exacte nécessaire à chaque étape du cycle plutôt que de faire fonctionner une pompe en continu, ce qui réduit généralement la consommation d'énergie et le bruit de fonctionnement, tout en améliorant également la répétabilité des pièces de précision.

À propos de Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. est basée dans le parc scientifique et technologique de Beilun à Ningbo, une région largement connue dans l'industrie comme centre de production de machines pour les matières plastiques. L'usine couvre plus de 120 000 mètres carrés et se consacre à la production de machines de moulage par injection de marque HIGHSUN.

Construit à proximité de 20 ans de développement ciblé et s'appuyant sur plus de 50 ans Grâce à l'expérience de fabrication acquise par sa société mère, HIGHSUN Machinery est devenue l'un des trois principaux producteurs de machines de moulage par injection de plastique à Ningbo et l'un des 10 principaux fabricants de machines de moulage de plastique en Chine. Une gestion raffinée des processus et des objectifs de fabrication cohérents restent la priorité opérationnelle dans chaque ligne de produits.

La gamme de produits actuelle couvre les séries hybrides d'électricité et de pétrole, les séries à deux plateaux, les séries à grande vitesse, les séries doubles couleurs non mélangées, les séries doubles couleurs mixtes, les séries BMC, les séries PET et les séries PVC, couvrant la force de serrage de 98 tonnes à 3000 tonnes . Des configurations personnalisées sont également disponibles pour les besoins de production qui ne relèvent pas d'une série standard.

Highsun fonctionne autour d'une philosophie centrée sur le client, résumée en interne par la recherche de l'excellence et de la perfection du moulage, dans le but plus large de construire une marque leader de machines de moulage par injection haute performance.
